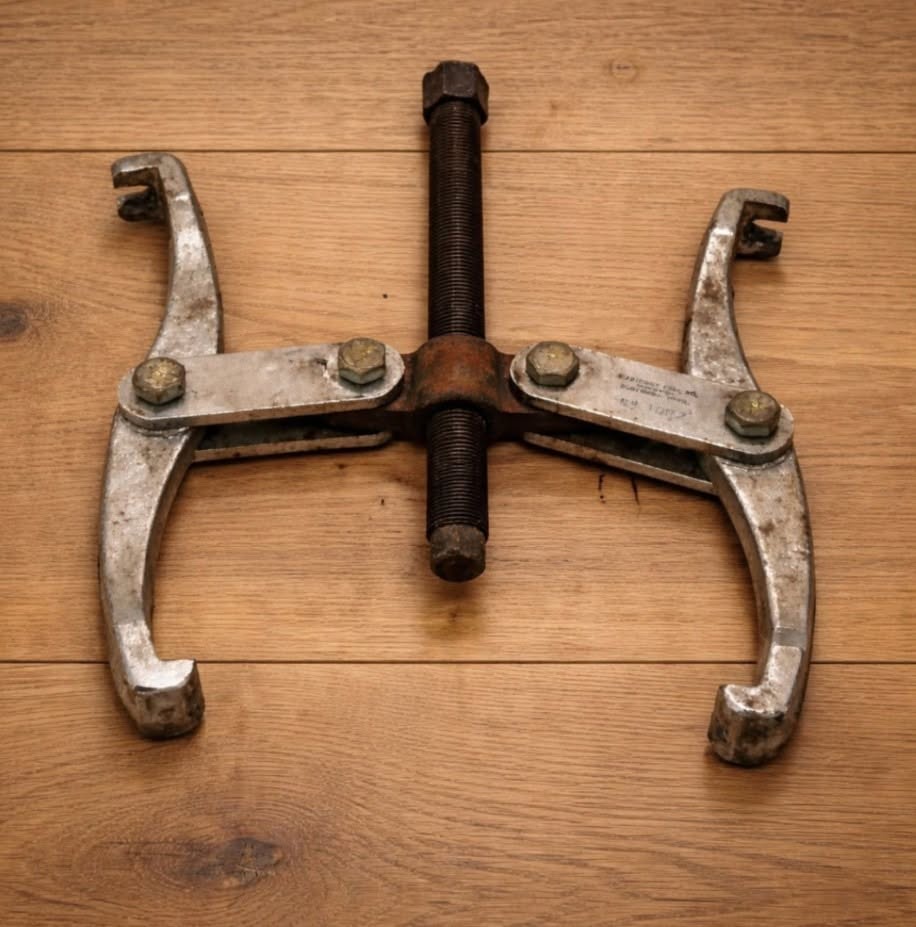

Na pierwszy rzut oka zabytkowy ściągacz do kół zębatych może nie wydawać się szczególnie niezwykły. Brakuje mu eleganckiego wyglądu nowoczesnych elektronarzędzi i złożoności zaawansowanych maszyn. Dla niewprawnego oka może wydawać się niczym więcej niż zbiorem metalowych ramion przymocowanych do gwintowanej śruby. Jednak dla pokoleń mechaników, operatorów maszyn, inżynierów i operatorów sprzętu, ściągacz do kół zębatych był jednym z najcenniejszych narzędzi w warsztacie.
Jego przeznaczenie jest proste, ale niezbędne: umożliwia bezpieczny demontaż kół zębatych, kół pasowych, łożysk, tulei, zębatek, kół zamachowych i innych ściśle dopasowanych elementów z wałów i osi, bez uszkadzania otaczających je maszyn. Tym, co wyróżnia ściągacz kół zębatych, nie jest jego złożoność, ale wydajność. Rozwiązuje on trudny problem mechaniczny poprzez proste zastosowanie dźwigni, nacisku i precyzji.
Od dziesięcioleci ściągacze do kół zębatych cieszą się zaufaniem w warsztatach samochodowych, fabrykach, gospodarstwach rolnych, na stacjach kolejowych, w stoczniach i zakładach przemysłowych na całym świecie. Wiele zabytkowych ściągaczy wyprodukowanych przed pokoleniami nadal w pełni funkcjonuje, co świadczy o ich solidnej konstrukcji i jakości materiałów użytych do ich produkcji.
Zrozumienie wyzwania: dlaczego części się blokują
Aby docenić znaczenie ściągacza kół zębatych, warto zrozumieć, dlaczego tak trudno jest zdemontować koła zębate i łożyska.
W wielu maszynach komponenty są celowo montowane z zachowaniem bardzo ścisłego dopasowania. Inżynierowie często projektują części tak, aby koła zębate, łożyska lub koła pasowe ściśle przylegały do wałów. Zapobiega to poślizgowi podczas pracy i zapewnia efektywne przenoszenie mocy.
Z czasem jednak kilka czynników może utrudnić usunięcie:
Korozja
Wilgoć i tlen mogą powodować powstawanie rdzy między powierzchniami metalu. Nawet cienka warstwa korozji może skutecznie „skleić” części.
Cykle cieplne
Maszyny wielokrotnie nagrzewają się i schładzają podczas pracy. Te cykle rozszerzania i kurczenia mogą tworzyć niezwykle ścisłe połączenia między komponentami.
Ciśnienie i zużycie
Lata eksploatacji wywierają stałe obciążenie na zespoły mechaniczne. Komponenty mogą skutecznie osiadać na swoim miejscu pod wpływem ciśnienia.
Brud i zanieczyszczenia
Wokół zamontowanych części może gromadzić się kurz, smar i zanieczyszczenia, co utrudnia demontaż.
W rezultacie koło zębate lub łożysko, które początkowo można było stosunkowo łatwo wsunąć na wał, po latach może okazać się niemal niemożliwe do usunięcia ręcznie.
Przed montażem przekładni: trudny i ryzykowny proces
Zanim specjalistyczne ściągacze stały się powszechne, mechanicy często musieli polegać na prymitywnych metodach usuwania zablokowanych elementów.
Metody te obejmowały:
Kucie
Dłutowanie
Podważanie za pomocą krat
Podgrzewanie części palnikami
Wielokrotne uderzanie w elementy
Choć takie podejście czasami działało, wiązało się ze znacznym ryzykiem.
Uszkodzone łożyska
Uderzenia młotka mogą odkształcić delikatne powierzchnie łożysk.
Wygięte wały
Nadmierna siła może wygiąć wał, co sprawi, że droga maszyna stanie się bezużyteczna.
Pęknięte koła zębate
Żeliwne koła zębate mogą pękać pod wpływem nierównomiernego naprężenia.
Obrażenia ciała
Poważne zagrożenie stanowiły latające fragmenty metalu i ślizgające się narzędzia.
Naprawy, które powinny zająć kilka minut, mogą okazać się kosztownymi i frustrującymi projektami.
Wynalezienie ściągacza do kół zębatych radykalnie poprawiło sytuację, ponieważ pozwoliło na równomierne i przewidywalne przyłożenie siły.
Narodziny ściągacza przekładni
Dokładne pochodzenie ściągacza kół zębatych jest trudne do ustalenia, ale narzędzia tego typu stały się coraz powszechniejsze w okresie rewolucji przemysłowej i szybkiego rozwoju zmechanizowanej produkcji.
W miarę jak maszyny stawały się coraz bardziej skomplikowane, mechanicy potrzebowali niezawodnej metody serwisowania sprzętu, nie powodującej żadnych uszkodzeń.
Producenci narzędzi opracowali ściągacze w oparciu o prostą koncepcję:
Zamiast odłączać element od podłoża, stosuj stopniowo i kontrolowanie siłę, aż do jego naturalnego odłączenia.
Pomysł ten całkowicie odmienił pracę konserwacyjną.
Pod koniec XIX i na początku XX wieku ściągacze kół zębatych stały się standardowym wyposażeniem wielu warsztatów.
Jak działa ściągacz kół zębatych
Mimo że ich konstrukcja jest różna, większość ściągaczy kół zębatych działa w oparciu o te same zasady mechaniczne.
Typowy ściągacz składa się z:
Dwa lub trzy ramiona chwytające (szczęki)
Centralna śruba wymuszająca
Rama łącząca szczęki
Szczęki zaczepiają się o element, który należy usunąć.
Śruba centralna jest umieszczona naprzeciwko wału.
Podczas dokręcania śruby jest ona dociskana do wału, jednocześnie ciągnąc za koło zębate lub łożysko.
To stwarza przeciwstawne siły:
Wał jest wciskany do środka.
Element jest wyciągany na zewnątrz.
W końcu element odrywa się i zsuwa.
Proces jest płynny, kontrolowany i znacznie bezpieczniejszy niż młotkowanie.
Nauka stojąca za kontrolowaną siłą
Skuteczność ściągacza kół zębatych wynika z przewagi mechanicznej.
Gdy mechanik przekręca śrubę centralną, siła obrotowa zamienia się w siłę liniową.
Dzięki temu osoba używająca zwykłego klucza może wygenerować siłę pociągową rzędu tysięcy funtów.
Stosunkowo niewielka siła włożona w klucz może wytworzyć ogromną siłę w punkcie styku.
Ponieważ siła jest przykładana stopniowo i równomiernie, ryzyko uszkodzenia jest znacznie zmniejszone.
Typowe typy ściągaczy do kół zębatych
Z biegiem czasu opracowano wiele specjalistycznych konstrukcji ściągaczy.
Ściągacze dwuszczękowe
Do chwytania elementu służą dwa ramiona.
Zalety obejmują:
Szybka konfiguracja
Dostęp do ciasnych przestrzeni
Lekka konstrukcja
Czasami jednak mogą stosować nierównomierną siłę.
Ściągacze trójramienne
Wykorzystują one trzy równomiernie rozstawione ramiona.
Korzyści obejmują:
Lepsza równowaga
Bardziej równomierny rozkład sił
Zmniejszone ryzyko poślizgnięcia
Ściągacze trójramienne należą do najpopularniejszych konstrukcji stosowanych w nowoczesnych warsztatach.
Ściągacze łożysk
Zaprojektowany specjalnie do demontażu łożysk.
Często obejmują one:
Kołnierze rozdzielone
Specjalistyczne osprzęty
Precyzyjne powierzchnie chwytne
Umożliwiają demontaż delikatnych łożysk bez ich uszkadzania.
Ściągacze hydrauliczne
W przypadku wyjątkowo uporczywych elementów układy hydrauliczne zastępują śruby ręczne.
Zalety:
Ogromna siła ciągnąca
Mniej wysiłku fizycznego
Poprawa bezpieczeństwa
Można je powszechnie spotkać w zastosowaniach przemysłowych.
Zastosowania motoryzacyjne
Przemysł motoryzacyjny w dużym stopniu opiera się na ściągaczach kół zębatych.
Do typowych zastosowań zalicza się usuwanie:
